O que é Queda de Pressão?
A queda de pressão refere-se à perda de pressão que ocorre quando os fluidos fluem através de um sistema. É a diferença de pressão entre dois pontos em um sistema medido em unidades como libras por polegada quadrada (psi), pascais (Pa) e bar.

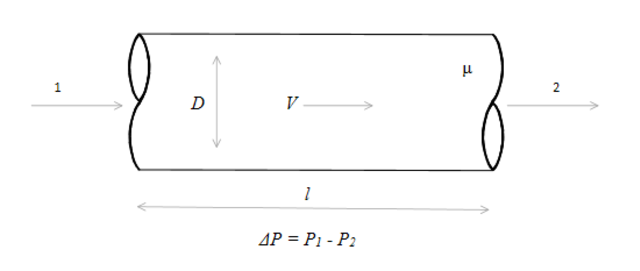

Definição de Queda de Pressão
A queda de pressão ocorre devido à resistência ao fluxo de fluido causada por fricção, turbulência e mudanças na direção do fluxo. Isso pode acontecer em qualquer lugar em um sistema de fluido, como dentro de tubos, válvulas, bombas e conexões. A quantidade de queda de pressão em um plano depende das propriedades do fluido do sistema, características de fluxo e fatores geométricos.
Como é calculada a queda de pressão?

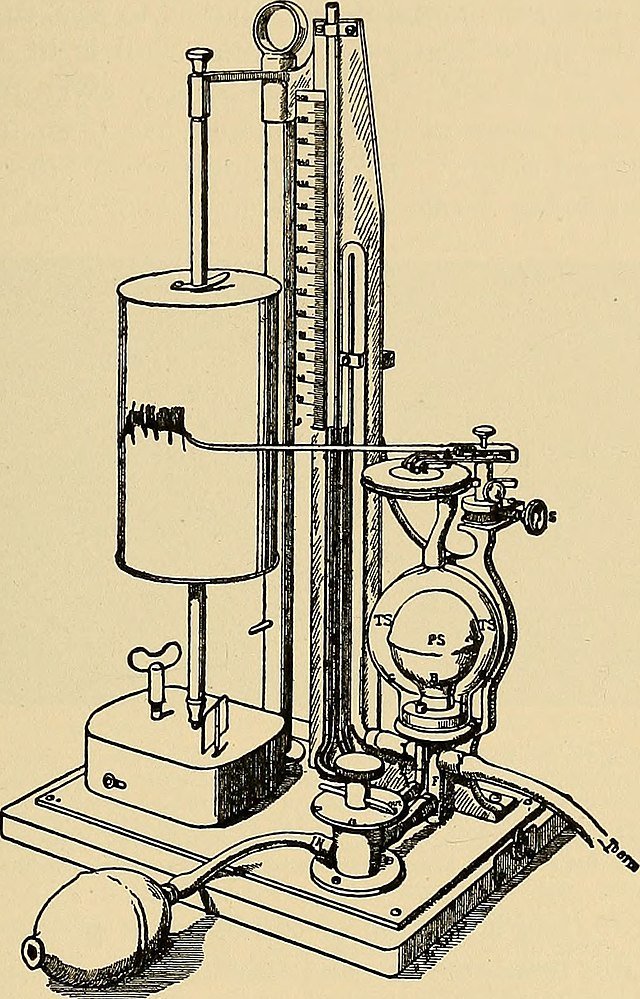

Para detectar a queda de pressão experimentalmente, manômetros ou transmissores de pressão diferencial são frequentemente usados. Esses instrumentos medem a pressão em diferentes pontos de um sistema, e a diferença nas leituras de pressão indica a quantidade de queda de pressão.
Fórmula padrão para cálculo de queda de pressão
O cálculo da queda de pressão depende do tipo de sistema de fluido e do método usado para calculá-lo. A equação de Hagen-Poiseuille é comumente usada para fluxo laminar, enquanto a equação de Darcy-Weisbach é usada para sistemas de fluxo turbulento. Essas equações consideram a viscosidade do fluido, taxa de fluxo, diâmetro e rugosidade do tubo e densidade do fluido.
Fatores que afetam a queda de pressão
Os fatores que afetam a queda de pressão em um sistema incluem a viscosidade do fluido, velocidade do fluxo, diâmetro do tubo, rugosidade da superfície e obstruções ou curvas. Maior viscosidade do fluido e velocidade de fluxo levam a maiores quedas de pressão, enquanto o aumento do diâmetro do tubo e superfícies mais lisas diminuem as quedas de pressão.
Por que a queda de pressão é importante?
A consideração da queda de pressão é essencial ao projetar um sistema de fluido, pois afeta a eficiência do sistema e a seleção de equipamentos como bombas e válvulas. Negligenciar o impacto das quedas de pressão pode levar a taxas de fluxo reduzidas, aumento do consumo de energia e falha prematura do equipamento.
Causas da queda de pressão em sistemas de fluidos: uma explicação clara e concisa
A queda de pressão é padrão quando os fluidos fluem através de tubos, válvulas e conexões. Essa queda de pressão pode ser atribuída a vários fatores, incluindo fricção, turbulência e mudanças na velocidade do fluido. Outras causas significativas incluem perda ou ganho de calor, mudanças de elevação e mudanças de viscosidade.
O atrito é a causa mais comum de queda de pressão, aumentando com a velocidade e a viscosidade do fluido. Por outro lado, a turbidez ocorre em tubos ásperos, criando vórtices que aumentam ainda mais a queda de pressão.
Compreendendo o impacto do fluxo na queda de pressão
A taxa de fluxo de fluidos através de um tubo afeta significativamente a queda de pressão. À medida que a taxa de fluxo aumenta, a velocidade do líquido também aumenta, levando a maiores perdas por atrito. O fluxo turbulento exacerba esse efeito, resultando em um aumento dramático na queda de pressão. Isso pode causar ineficiência da bomba e custos operacionais mais altos, tornando crucial o monitoramento das taxas de fluxo.
Queda de pressão nas válvulas e conexões: o que você precisa saber
Válvulas e conexões são componentes comumente usados em sistemas de fluidos e contribuem para a queda de pressão. A extensão da queda de pressão em uma válvula depende de seu tipo e condições operacionais, como taxa de fluxo, propriedades do fluido e tamanho da válvula. Conexões, especialmente cotovelos e tês, também influenciam significativamente a queda de pressão devido ao aumento da turbulência e fricção.
Entendendo o fluxo sufocado e seus efeitos na queda de pressão
O fluxo sufocado ocorre quando a velocidade do fluido atinge a velocidade do som, resultando em uma queda repentina de pressão. Isso pode ser causado pelo bloqueio do caminho do fluxo ou por uma queda repentina de pressão. O fluxo sufocado tem implicações para queda de pressão, perdas de energia e requisitos de bombeamento, tornando crucial projetar sistemas de fluidos com uma compreensão completa desse fenômeno.
Cavitação e sua relação com a queda de pressão: um processo prejudicial
A cavitação ocorre quando a pressão em um sistema de fluido cai abaixo da pressão de vapor do fluido, levando à formação de bolhas. O colapso dessas bolhas produz ondas de choque que podem danificar tubulações e componentes, resultando em maiores quedas de pressão. Fatores como altas velocidades de fluido, temperaturas e turbulência exacerbam a cavitação. Os engenheiros precisam entender a cavitação para determinar as condições operacionais ideais que minimizam sua ocorrência em sistemas de fluidos.
Efeitos das propriedades do fluido na queda de pressão: o que você precisa considerar
As propriedades do fluido, incluindo viscosidade, velocidade e temperatura, afetam significativamente a queda de pressão em sistemas líquidos. A espessura afeta as perdas por atrito, que por sua vez aumentam a queda de pressão. A temperatura afeta a densidade do líquido e as perdas por atrito em diferentes pontos do sistema. A velocidade influencia os níveis de turbulência e impacta a queda de pressão. Ao projetar e operar sistemas líquidos, é essencial considerar essas propriedades do fluido.
Leitura recomendada: Entendendo a velocidade do fluxo de ar
Como calcular a queda de pressão?
Calcule com eficiência a queda de pressão para otimizar o desempenho do sistema
O cálculo preciso da queda de pressão garante a eficiência do sistema, evita vazamentos e evita manutenções dispendiosas. Neste guia passo a passo, vamos orientá-lo no cálculo da queda de pressão e destacar os fatores críticos que influenciam o cálculo.
Etapa 1: reunir informações essenciais
Comece identificando o sistema de tubulação e determinando sua taxa de fluxo e propriedades do fluido, como viscosidade e densidade.
Passo 2: Calcular o Número de Reynolds
Calcule o número de Reynolds usando a velocidade do fluido e o diâmetro do tubo. O número de Reynolds determina o regime de fluxo e é crítico na determinação do fator de atrito.
Passo 3: Determinar o fator de atrito
Obtenha o fator de atrito usando uma calculadora de fluxo de fluido ou um gráfico Moody. O fator de atrito se correlaciona com o número de Reynolds e a rugosidade do tubo.
Etapa 4: Calcular a queda de pressão
Use a equação de Darcy-Weisbach para calcular a queda de pressão, considerando a densidade do fluido, o diâmetro do tubo, a vazão e o fator de atrito.
Passo 5: Avalie os critérios de desempenho do sistema
Use a queda de pressão calculada para determinar os limites de desempenho do sistema, como limites de pressão e potência de bomba necessária.
Compreendendo o fator de fricção e a queda de pressão
O fator de atrito desempenha um papel significativo na determinação da queda de pressão, especialmente em fluxos turbulentos. Depende do número de Reynolds, rugosidade do tubo e diâmetro. Embora existam vários métodos para determinar o fator de atrito, o gráfico Moody comumente usado representa graficamente sua relação com o número de Reynolds e a rugosidade relativa do tubo.
Cálculo da queda de pressão para diferentes vazões
Para manter a eficiência do sistema, é essencial calcular a queda de pressão para vazões variáveis. Você pode obter cálculos precisos usando o fator de atrito para estimar a queda de pressão sob propriedades constantes do fluido e geometria do tubo. No entanto, sistemas com propriedades de fluidos variáveis requerem modelos mais avançados considerando essas variações.

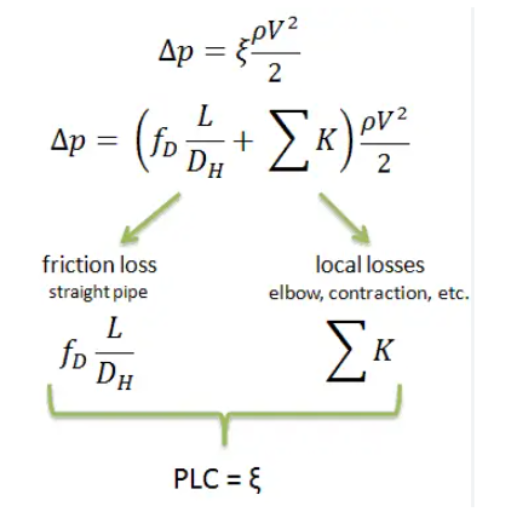

Contabilização da Queda de Pressão em Tubos e Conexões
Em um sistema de tubulação com conexões como curvas, válvulas e tês, a queda de pressão é influenciada por fatores além do atrito. Perdas de expansão e contração e mudanças na direção do fluxo devem ser consideradas. Uma abordagem comum envolve o uso de comprimentos equivalentes de tubos retos para representar as conexões e calcular a queda de pressão total de acordo.
Estimando a queda de pressão usando a velocidade do fluido
Quando medições precisas de vazão não são viáveis, a velocidade do fluido pode ser usada para estimar a queda de pressão. No entanto, é essencial considerar outros fatores como viscosidade do fluido, diâmetro do tubo e número de Reynolds, pois a queda de pressão não é determinada apenas pela velocidade.
Leitura recomendada: Por que escolher o cartucho de filtro líquido da ZhongTing
Explorando as aplicações e a importância da queda de pressão nos campos de engenharia
Na engenharia, a queda de pressão é um fenômeno que possui grande significado em vários domínios. Refere-se à diferença na pressão do fluido entre dois pontos em um sistema causada pela resistência encontrada pelo fluido à medida que flui. Vários fatores contribuem para a queda de pressão, incluindo viscosidade do fluido, taxa de fluxo, diâmetro e rugosidade do tubo, conexões, válvulas e outros componentes do sistema. Compreender a queda de pressão é essencial para projetar sistemas eficientes e confiáveis que atendam às especificações de desempenho. Neste artigo, vamos nos aprofundar nas aplicações e implicações da queda de pressão em diferentes áreas da engenharia.
O papel fundamental da queda de pressão na seleção da bomba
As bombas são críticas no abastecimento de água, processamento químico e produção de petróleo e gás. A seleção da bomba certa requer consideração cuidadosa de fatores como vazão, altura manométrica, eficiência e consumo de energia. Os engenheiros devem analisar a queda de pressão que o fluido encontrará ao passar pela bomba e pelo sistema de tubulação associado. A queda de pressão pode afetar o desempenho de uma bomba, reduzindo a carga e a taxa de fluxo enquanto aumenta o consumo de energia. Como resultado, os engenheiros precisam analisar os componentes do sistema e as propriedades do fluido para minimizar a queda de pressão e selecionar uma bomba apropriada que atenda aos requisitos.
Controle da queda de pressão em sistemas HVAC para eficiência ideal
Os edifícios modernos dependem de sistemas de aquecimento, ventilação e ar condicionado (HVAC) para proporcionar conforto interno e qualidade do ar. Esses sistemas utilizam ventiladores, sopradores, compressores e dutos para circular o ar e regular a temperatura e a umidade. A queda de pressão pode afetar significativamente a eficiência, o que reduz o fluxo de ar, aumenta o consumo de energia e degrada o desempenho do equipamento. Os engenheiros podem implementar vários métodos para controlar a queda de pressão em sistemas HVAC, como a instalação de filtros, amortecedores ou unidades de velocidade variável, otimização do layout do duto e balanceamento do sistema. A manutenção regular e a limpeza dos componentes HVAC também podem ajudar a reduzir a queda de pressão e melhorar a qualidade do ar interno.
Considerações sobre queda de pressão em processos de engenharia química
A engenharia química envolve projetar e operar processos que transformam matérias-primas em produtos valiosos. Esses processos geralmente exigem o transporte de fluidos por meio de dutos, reatores e outros equipamentos, onde a queda de pressão pode afetar significativamente o desempenho. As restrições de fluxo causadas pela queda de pressão podem diminuir as taxas de produção, alterar a cinética da reação ou afetar a qualidade do produto. Os engenheiros devem analisar meticulosamente as propriedades do fluido, a geometria do equipamento e as condições operacionais para minimizar a queda de pressão e aumentar a eficiência e a confiabilidade do processo.
Minimizando a Queda de Pressão em Redes de Distribuição de Água para Desempenho Ideal
Os sistemas de distribuição de água são vitais para o fornecimento de água potável às comunidades. Esses sistemas transportam e armazenam água sob pressão, consistindo de dutos, bombas, válvulas e instalações de armazenamento. A queda de pressão é uma preocupação comum nas redes de distribuição de água, pois pode reduzir a vazão, diminuir o estresse nas torneiras dos consumidores e aumentar o risco de vazamentos e estouros. Para minimizar a queda de pressão, os engenheiros podem empregar estratégias como a otimização do tamanho da tubulação, instalação de válvulas redutoras de pressão, manutenção regular e descarga de tubulações e detecção e reparo imediatos de vazamentos. Os sistemas de distribuição de água podem aumentar a confiabilidade, a eficiência e os resultados de saúde pública, reduzindo a queda de pressão.
Gerenciamento de quedas de alta pressão em processos industriais para segurança e desempenho
Numerosos processos industriais transportam fluidos a altas pressões e temperaturas, incluindo produção de petróleo e gás, processamento químico e Geração de energia. A alta queda de pressão representa um desafio significativo nessas aplicações, impactando o desempenho do equipamento, a qualidade do produto e a segurança. Os engenheiros devem analisar diligentemente as propriedades do fluido, o projeto do equipamento e as condições operacionais para garantir que a queda de pressão permaneça dentro dos limites aceitáveis. As técnicas para mitigar bolhas de alta pressão incluem aumentar o diâmetro do tubo, reduzir a viscosidade do fluido, otimizar as configurações da válvula e minimizar as restrições de fluxo. O gerenciamento eficaz da queda de pressão permite que os processos industriais operem de maneira confiável e segura, ao mesmo tempo que atendem às metas de produção.
Leitura recomendada: Por que escolher o cartucho de filtro de metal sinterizado da ZhongTing
Perguntas frequentes:
P: O que é queda de pressão?
R: A queda de pressão refere-se à diferença na pressão total entre dois pontos em uma rede de transporte de fluido. É uma medida da resistência ao fluxo em um sistema.
P: Como é calculada a queda de pressão?
R: A queda de pressão é calculada pela fórmula, que considera fatores como vazão, comprimento do tubo, diâmetro interno e conexões do tubo.
P: A queda de pressão pode ocorrer tanto em líquidos quanto em gases?
R: Sim, quedas de pressão podem ocorrer tanto em líquidos quanto em gases. No entanto, os fatores que afetam a queda de pressão podem diferir entre os dois estados.
P: Qual é o significado da queda de pressão em um sistema?
R: A queda de pressão é essencial para determinar as características gerais de pressão e vazão de um sistema. Ele ajuda na análise do desempenho e eficiência do sistema.
P: Como a queda de pressão afeta a taxa de fluxo?
R: A queda de pressão é diretamente proporcional à vazão. À medida que a queda de pressão aumenta, a taxa de fluxo diminui e vice-versa.
P: O que é fluxo sufocado?
R: O fluxo sufocado ocorre quando a pressão cai em uma seção do sistema de tal forma que a velocidade do fluido atinge a velocidade do som. Este fenômeno pode limitar significativamente a vazão.
P: Qual é o papel da cavitação na queda de pressão?
R: A cavitação é uma condição em que a queda de pressão de um líquido causa a formação e o colapso de bolhas de vapor. Isso pode causar danos ao sistema e afetar seu desempenho.
P: Como você calcula a queda de pressão em uma válvula?
R: A queda de pressão em uma válvula pode ser calculada usando fórmulas e parâmetros específicos relacionados à válvula, como tipo de válvula, vazão, pressão de linha, etc.
P: Quais são os principais fatores que influenciam a queda de pressão?
R: Os principais fatores que influenciam a queda de pressão incluem o comprimento do tubo, o diâmetro interno, a velocidade do fluido através do tubo, as forças de cisalhamento por fricção dentro da linha e as conexões do tubo.
P: A queda de pressão pode ser usada na medição da pressão do sistema?
R: Sim, a queda de pressão pode ser usada para medir a pressão do sistema. Ao analisar a queda de pressão ao longo do caminho do fluido, pode-se inferir as condições gerais de pressão em diferentes pontos do sistema.
